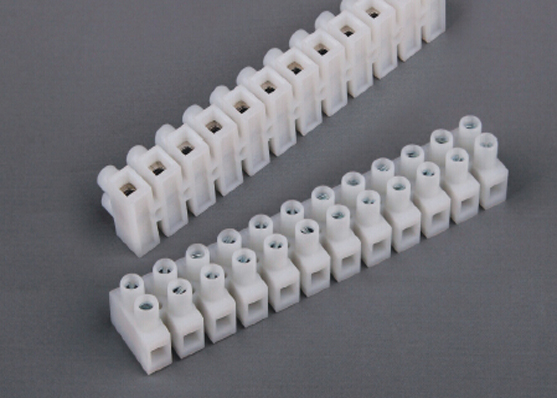

产品名称: 端子台（底座加高型）PA8DS
料号名称: 端子台（底座加高型）PA8DS_端子台系列

底座：加高1.0-2.5mm

胶壳：PA66工程塑料，UL 94V-2或94V-0阻燃等级

温度：105℃（UL），-30℃ to110℃、T140℃（IEC)

线座：铜合金，镀镍

螺丝：铁线，镀锌

裸线：PA8DS约5.0mm/0.20in.；
PA10DS约6.5mm/0.26in.；
PA12DS约7.0mm/0.28in.；
PA14DS约9.0mm/0.35in.；

排线：标准12排，可根据客户要求裁切

下载

产品详细

型号
Model

订单编号
Order No.

适用电源/Wire Range

螺丝
Screw

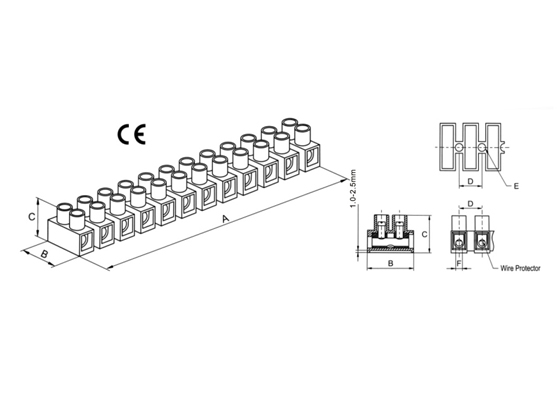

尺寸 Dimensions(mm)

包装单位
Packing

Download

Cross-Sec.

AWG.Cu

PA8DS

PA8HDS

0.75-2.5mm²

#22-#12
Sol/Str

M2.6×5

96.20

17.00

14.50

8.20

2.90

2.8±0.1

50Pcs/Bag
500Pcs/Ctn

下载

PA10DS

PA10HDS

1.0-4.0mm²

#22-#10 Sol
#14-#10 Str

M3.0×6

117.2

20.20

16.80

10.00

3.60

3.4±0.1

50Pcs/Bag
500Pcs/Ctn

下载

PA12DS

PA12HDS

6mm²

#22-#10
Sol/Str

M3.5×7

140.7

23.80

19.00

12.00

3.90

4.2±0.1

40Pcs/Bag
400Pcs/Ctn

下载

PA14DS

PA14HDS

10mm²

#20-#8
Sol/Str

M4.0×9

158.0

25.60

25.00

13.50

4.40

5.0±0.1

25Pcs/Bag
250Pcs/Ctn

下载

型号 Model	安规认证与电气规格/Approvals & Ratings			Download
PA8DS		450V,17.5A,1.5mm²	300V,20A,#22-#12	下载
PA10DS		450V,24A,2.5mm²	300V,30A,#22-#10	下载
PA12DS		500V,41A,6mm²	300V,35A,#22-#10	下载
PA14DS		500V,57A,10mm²	300V,50A,#20-#8	下载
