当前位置:首页- 产品介绍 - 端子台系列

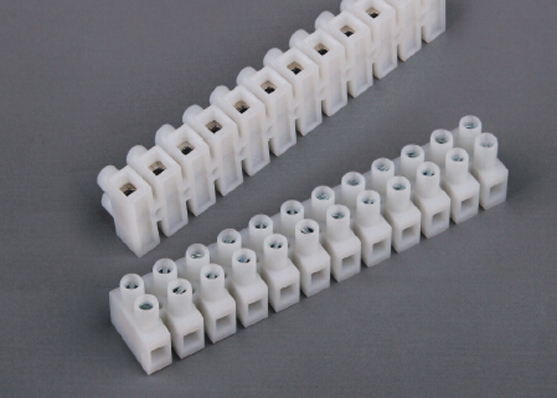

  • 产品名称: 端子台(底座加高型)PA8P
  • 料号名称: 端子台(底座加高型)PA8P_端子台系列
底座:加高1.2mm
胶壳:PP工程塑料,UL 94V-2阻燃等级
温度:-30℃ to T85℃
线座:铜合金,镀镍
压片:不锈钢材质,型号字尾DS附压片
螺丝:铁线,镀锌
裸线:PA8P(DS)约5.0mm/0.20in.;
            PA10P(DS)约6.5mm/0.26in.;
排线:标准12排,可根据客户要求裁切

产品详细

型号
Model

适用电源/Wire Range

螺丝
Screw

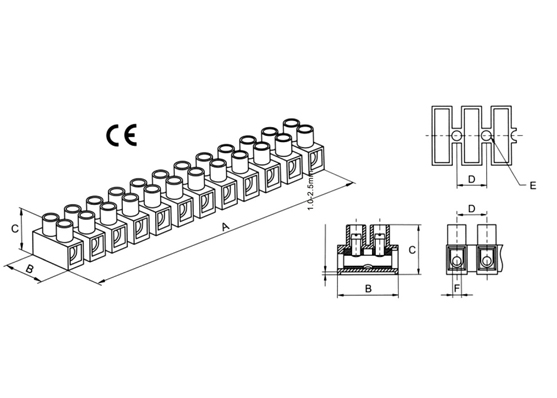

尺寸 Dimensions(mm)

包装单位
Packing

Download

Cross-Sec.

AWG.Cu

A B C D E F
PA8P1.5mm²#22-#12
Sol/Str
M2.6×596.0017.0014.508.202.902.8±0.150Pcs/Bag
500Pcs/Ctn
下载
PA8PDS1.5mm²#22-#12
Sol/Str
M2.6×596.0017.0014.508.202.902.8±0.150Pcs/Bag
500Pcs/Ctn
下载
PA10P2.5mm²#22-#10 Sol
#14-#10 Str
M3.0×6116.620.2016.7010.003.603.4±0.150Pcs/Bag
500Pcs/Ctn
下载
PA10PDS2.5mm²#22-#10 Sol
#14-#10 Str
M3.0×6116.620.2016.7010.003.603.4±0.150Pcs/Bag
500Pcs/Ctn
下载

型号
Model

安规认证与电气规格/Approvals & Ratings

Download

PA8P
450V,17.5A,1.5mm²
300V,20A,#22-#12下载
PA8PDS
450V,17.5A,1.5mm²
300V,20A,#22-#12下载
PA10P
450V,24A,2.5mm²
300V,30A,#22-#10下载
PA10PDS
450V,24A,2.5mm²
300V,30A,#22-#10下载
