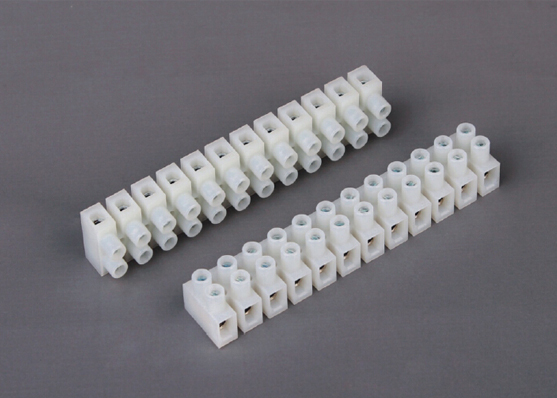

  • 产品名称: 端子台（底座加高型）PA7
  • 料号名称: 端子台（底座加高型）PA7_端子台系列
底座：加高1.0mm
胶壳：PA66工程塑料，UL 94V-2阻燃等级
温度：105℃（UL），-30℃ to T110℃(IEC)
线座：铜板附铜片，镀锌
压片：不锈钢材质，型号字尾DS附压片
螺丝：铁线，镀锌
裸线：PA7（DS)约5.0mm/0.20in.；
            PA9(DS)约6.5mm/0.26in.；
排线：标准12排，可根据客户要求裁切
下载

产品详细

型号
Model

适用电源/Wire Range

螺丝
Screw

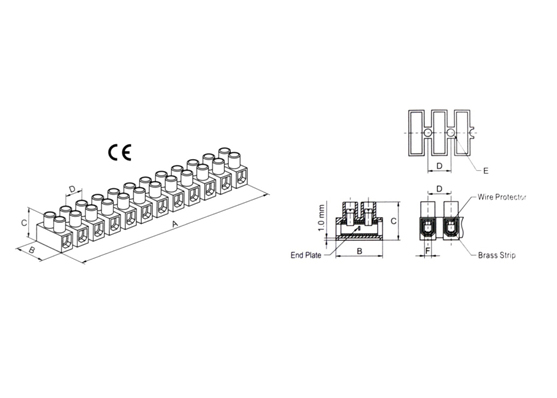

尺寸 Dimensions(mm)

包装单位
Packing

Download

Cross-Sec.

AWG.Cu

A B C D E F
PA71.5mm²#22-#12
Sol/Str		M2.6×596.2017.0014.508.202.902.8±0.150Pcs/Bag
500Pcs/Ctn		下载
PA7DS1.5mm²#22-#12
Sol/Str		M2.6×596.2017.0014.508.202.902.8±0.150Pcs/Bag
500Pcs/Ctn		下载
PA92.5mm²#22-#12
Sol/Str		M3.0×6116.820.2016.7010.003.603.2±0.150Pcs/Bag
500Pcs/Ctn		下载
PA9DS2.5mm²#22-#12
Sol/Str		M3.0×6116.820.2016.7010.003.603.2±0.150Pcs/Bag
500Pcs/Ctn		下载

型号
Model

安规认证与电气规格/Approvals & Ratings

Download

PA7
450V,17.5A,1.5mm²
300V,20A,#22-#12下载
PA7DS
450V,17.5A,1.5mm²
300V,20A,#22-#12下载
PA9
450V,24A,2.5mm²
600V,30A,#22-#12下载
PA9DS
450V,24A,2.5mm²
600V,30A,#22-#12下载
